Electric Flexible Printed PCB Rigid Board Multilayer Circuit Board
-
برجسته کردن
flexible printed circuit board multilayer
,electric rigid PCB board
,flexible membrane switch PCB
-
مدل شمارهHC-FPC-011
-
موادمجتمع
-
بازدارنده شعلهV2
-
سفت و سخت مکانیکیقابل انعطاف
-
فناوری پردازشفویل الکترولیتی
-
مواد پایهآلومینیوم
-
مواد عایقرزین آلی
-
مقاومت سیم≤ 1 اهم در سانتی متر
-
رتبه بندی فعلی25-100 میلی آمپر، 0-30 ولت DC
-
ولتاژ کار≤ 50 ولت DC
-
ولتاژ عایق≤ 100M Ohm 250V DC
-
زندگی کاری≤ یک میلیون بار
-
دمای کار-40 درجه سانتیگراد-70 درجه سانتیگراد
-
رطوبت کار40 درجه سانتیگراد - ≤ 98٪ RH
-
فشار مواد اولیه1500 ولت DC
-
مقدار حداقل تعداد سفارش100
Electric Flexible Printed PCB Rigid Board Multilayer Circuit Board
Electric Flexible Printed PCB Rigid Board Multilayer Circuit Board
We are a professional manufacturing company with comprehensive production systems and stable technical personnel. We provide complete one-stop service solutions for flexible printed circuit boards.
Layer Structure
- Overlay
- Overlay adhesive
- Dome retainer
- Metal dome
- Spacer adhesive
- Circuit
- Rear adhesive (customizable)
Production Capabilities
- Screen Print Department
- IR Tunnel
- Thickness Tester
- IR Oven
- Laser Cutting Machine
- Punching Department
- Emboss Key Section
- Assemble
- Electric Testing
- OQC Department
- Virtual Aspect Testing
- Punch Machine Department
- PU Coating Section
Technical Specifications
| Wire Resistance | ≤ 1 Ohm/cm |
| Current Rating | 25-100mA, 0-30V DC |
| Work Voltage | ≤ 50V DC |
| Insulation Voltage | ≤ 100M Ohm 250V DC |
| Working Life | ≤ One Million Cycles |
| Work Temperature | -40°C to 70°C |
| Work Humidity | 40°C ≤ 98%RH |
| Basic Material Pressurization | 1500V DC |
Detailed Performance Parameters
| Insulation Resistance | <100MΩ, 250V DC |
| Contact Resistance | <1Ω/cm |
| Operating Voltage | ≤ 50V DC |
| Working Current | 25-100mA, 0-30V DC |
| Reliability/Service Life | >1 million cycles |
| Operating Humidity | 40°C <98%RH |
| Spring Time | ≤ 5ms |
| Substrate Voltage | 2000V DC |
| Tail Flexibility | Any angle within 180 degrees |
| Switch Travel | Flat Type: 0.05-0.3mm, Tactile Type: 0.3-1.5mm |

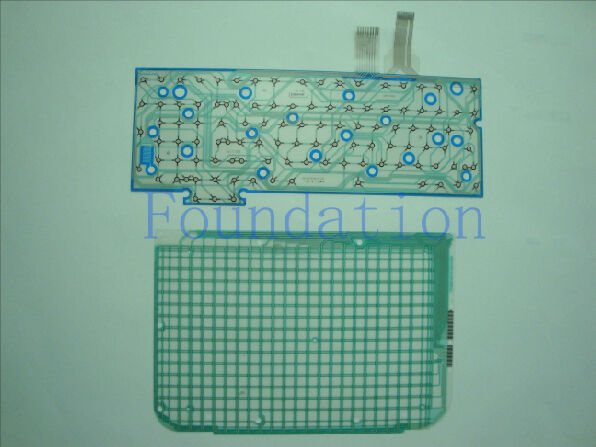

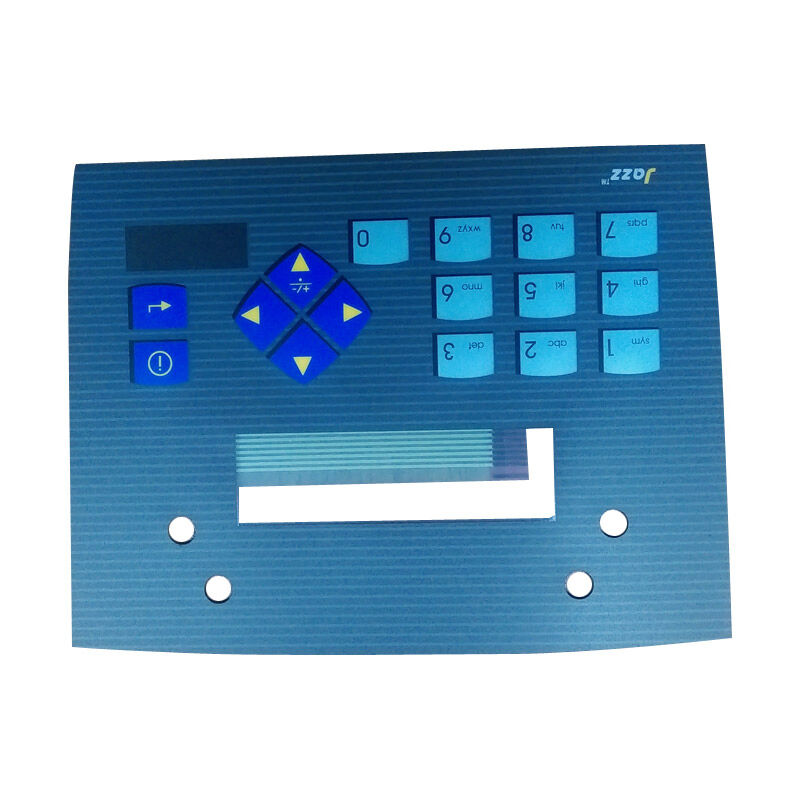

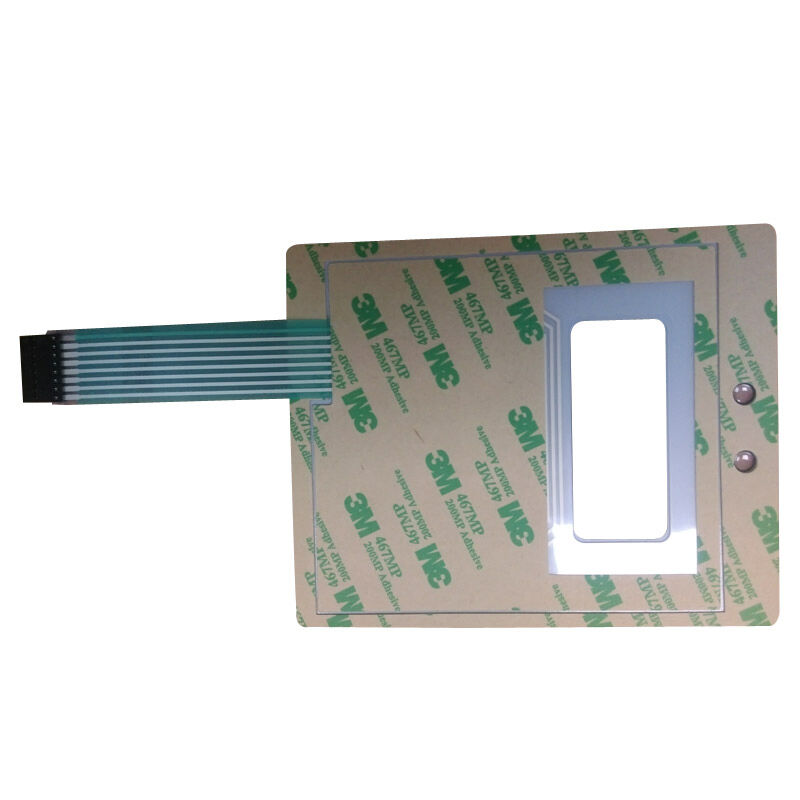

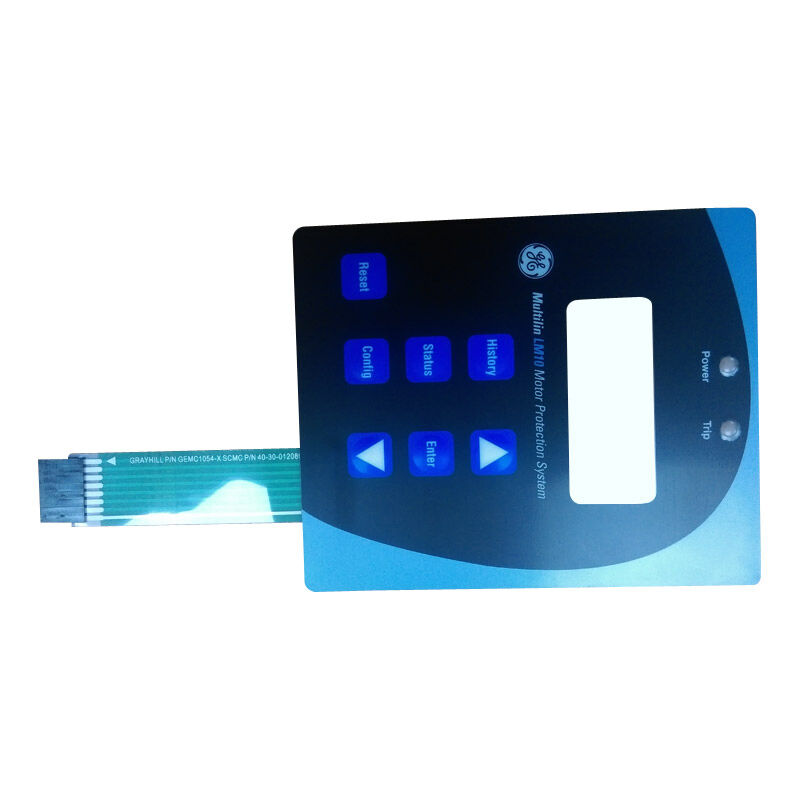

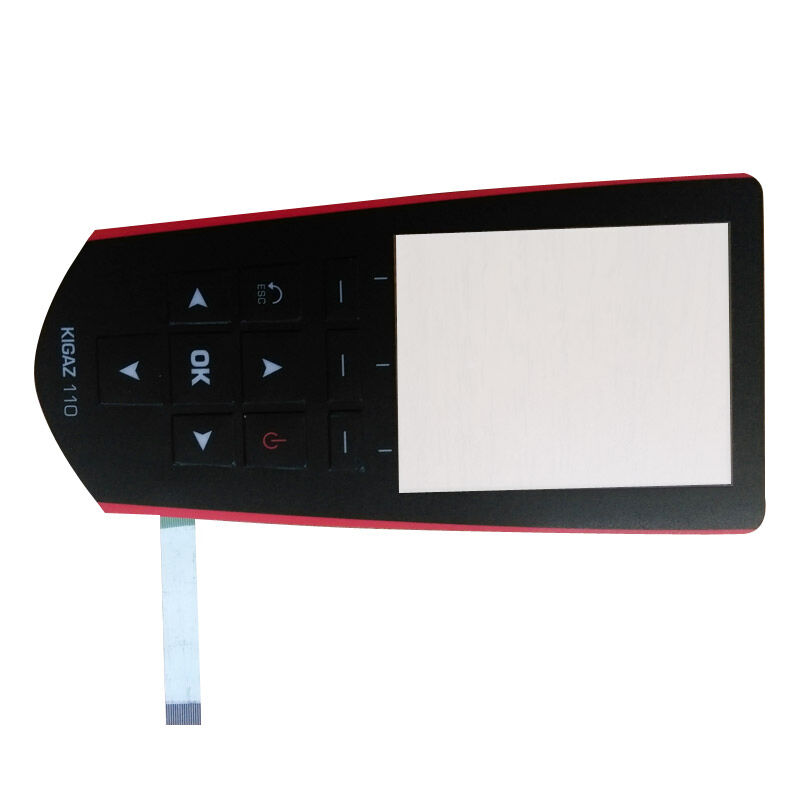

Product Images
Please contact us for more detailed information and technical specifications. Let's discuss your specific requirements!
