PCB انعطاف پذیر چند لایه سفت و سخت
,برد مدار چاپی الکتریکی
,PCB سوئیچ غشایی انعطاف پذیر
-
مدل شمارهHC-FPC-016
-
حالت ترکیبیصفحه انعطاف پذیر چسب
-
چسب رساناخمیر نقره رسانا
-
بازدارنده شعلهHB
-
فناوری پردازشفویل الکترولیتی
-
مواد پایهمس
-
مواد عایقرزین آلی
-
مقاومت سیم≤ 1 اهم در سانتی متر
-
رتبه بندی فعلی25-100 میلی آمپر، 0-30 ولت DC
-
ولتاژ کار≤ 50 ولت DC
-
ولتاژ عایق≤ 100M Ohm 250V DC
-
زندگی کاری≤ یک میلیون بار
-
دمای کار-40 تا 70 درجه سانتی گراد
-
رطوبت کار40 درجه سانتی گراد ≤ 98٪ RH
-
فشار مواد پایه1500 ولت DC
-
مقدار حداقل تعداد سفارش100
صفحه مدار PCB چاپی انعطاف پذیر چند لایه ای سخت
صفحه مدار PCB چاپی انعطاف پذیر چند لایه ای سخت
ما در تولید سوئچ های غشا با سیستم های یکپارچه و تیم های فنی پایدار تخصص داریم و راه حل های کامل یک خدمت را ارائه می دهیم.
ساخت محصول و مواد
پیکربندی لایه
- پوشش
- چسب پوششی
- نگهدارنده گنبد
- گنبد فلزی
- چسب فاصله دهنده
- مدار
- چسب عقب (تخصیص پذیر)
مشخصات مواد
- مواد پایه: PET/PC
- مواد پوشش: پلی استر (PET) از AUTOTYPE یا پلی کربنات (PC) از LEXAN
- چسب عقب: 3M 467MP، 3M 468MP، یا به عنوان درخواست
- تطابق رنگ: سیستم تطابق رنگ Pantone و RAL
- طرح دم، پین و مدار: متناسب با نیازهای مشتری
- نوع سوئیچ: گزینه های گنبد فلزی یا گنبد پلی
مشخصات فنی
ویژگی های الکتریکی
| مقاومت سیم | ≤ 1 اوم/سم |
| حداکثر درجه مدار | 50 ولت DC، 100mA، 500mW |
| مقاومت تماس | 0.5-10Ω (با توجه به طول ردیف و مواد متفاوت است) |
| مقاومت عایق | ≥ 100MΩ در 100V |
| مقاومت دی الکتریک | 250VRms (50 تا 60 Hz/min) |
| تماس با Bounce | ≤ 10 ms |
خواص مکانیکی
| نیروی حرکتی | نوع مسطح: 57-284g (2-10oz) ، نوع لمسی: 170-397g (6-14oz) |
| ضربه ی سوئیچ | نوع مسطح: 0.1-0.5mm، نوع لمسی: 0.6-1.5mm |
| طول عمر | > 1 میلیون چرخه |
| زمان سپرینگبک گنبد | < 5 msec |
| انعطاف پذیری دم | هر زاويه اي در عرض 180 درجه |
مشخصات محیط زیست
| دمای کار | گنبد فلزی: -20°C تا 80°C، گنبد پلی: -20°C تا 55°C |
| دمای ذخیره سازی | گنبد مسطح/ فلزی: -40°C تا 80°C، گنبد پلی: -40°C تا 60°C |
| عملیات رطوبت | 90 درصد در 40 درجه سانتیگراد برای 240 ساعت |
| مقاومت لرزش | 20GS حداکثر (10 تا 200Hz، MIL-STD-202, M204, حالت B) |
| مقاومت در برابر ولتاژ مواد پایه | 1500 ولت DC |
ظرفیت تولید
بخش چاپ صفحه
تونل IR و کوره
آزمایش ضخامت
ماشین های برش لیزر
بخش ضربه زدن
بخش کلید ابوس
خطوط مونتاژ
آزمایش الکتریکی
بخش OQC
آزمایش جنبه بصری
بخش پوشش PU
ویژگی های محصول
- مبدل غشا با پنجره
- کلید های لمس احساس با ابراز
- چاپ صفحه ابریشم
- تمامي ظروف بيروني
- بیش از یک میلیون چرخه عمر
- ساختمان با کیفیت بالا
درخواست ها
تجهیزات پزشکی
دستگاه های مخابراتی
سیستم های تلفن
لوازم خانگی
سیستم های امنیتی
کنترل های صنعتی
شرایط تجاری
| حداقل مقدار سفارش | پنجاه تا |
| شرایط پرداخت | T/T یا L/C |
| هزینه قالب | 100درصد پيش پرداخت |
| زمان نمونه گیری | ۹ تا ۱۰ روز پس از اخذ مجوز |
| زمان تولید | ۱۵-۲۲ روز پس از تایید نمونه |
اطلاعات شرکت
| محل اصلی | دونگ گوان، چین |
| نام تجاری | بنیاد |
| شماره مدل | HC-MS-002 |
| گواهینامه | ISO9001:2008، SGS، Rohs |
مزایا برای شرکت
- تیم مدیریتی با تجربه با تخصص گسترده در زمینه
- کارکنان حرفه ای و کارگران ماهر
- ظرفیت های قوی تحقیق و توسعه
- زمان تحویل سریع
- قیمت گذاری رقابتی
- دو کارخانه در دسترس برای سفارشات بزرگ
- تیم فروش متخصص و خدمات مشتری عالی

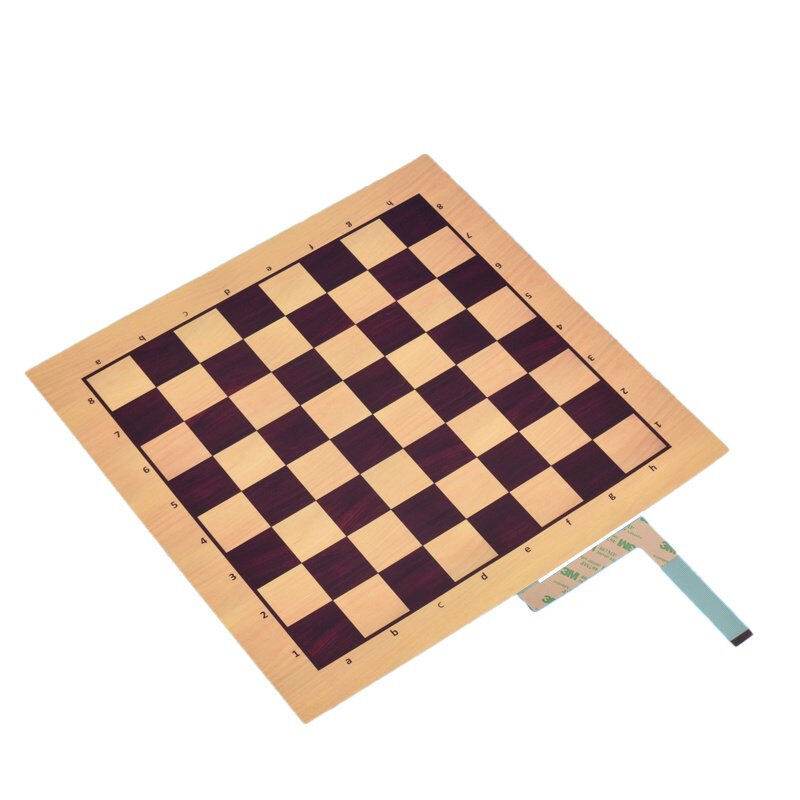

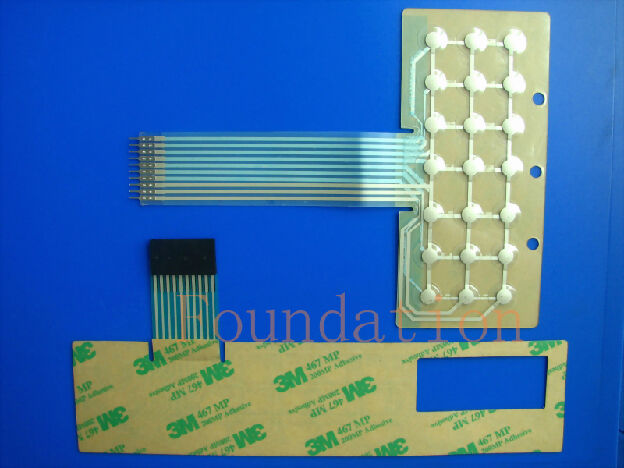

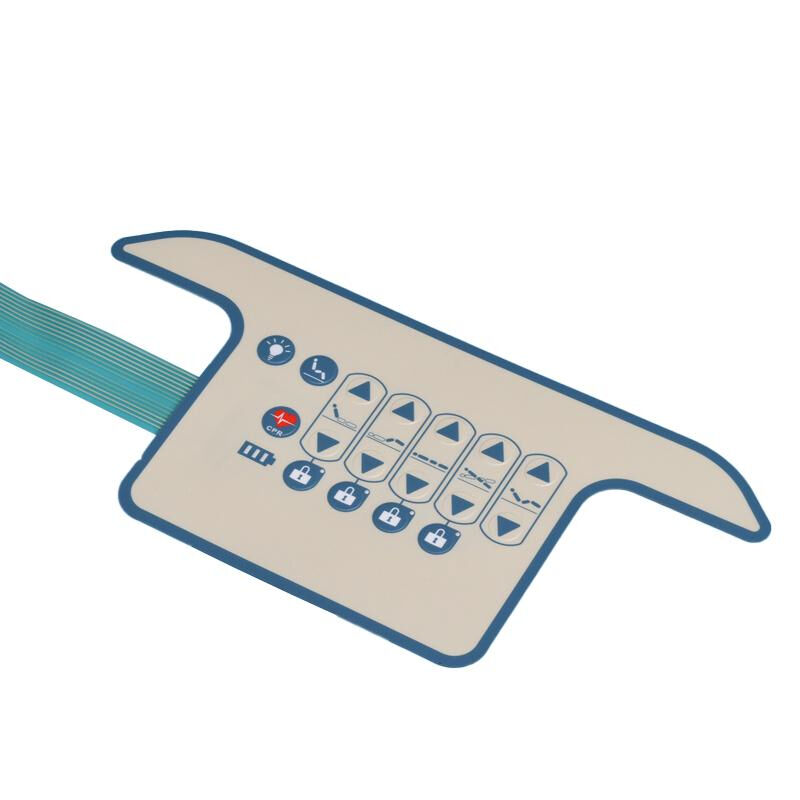

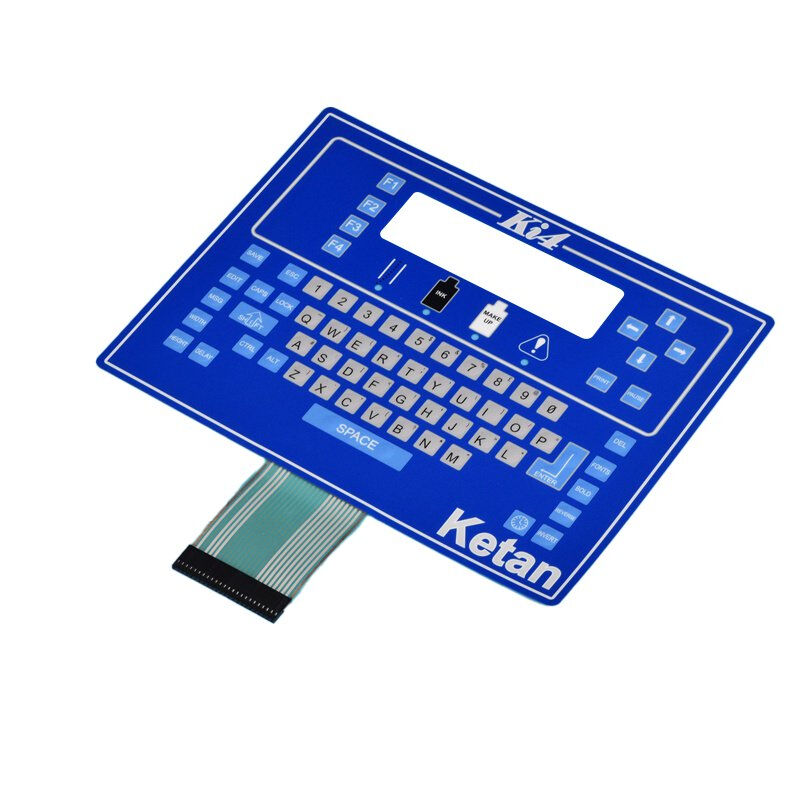

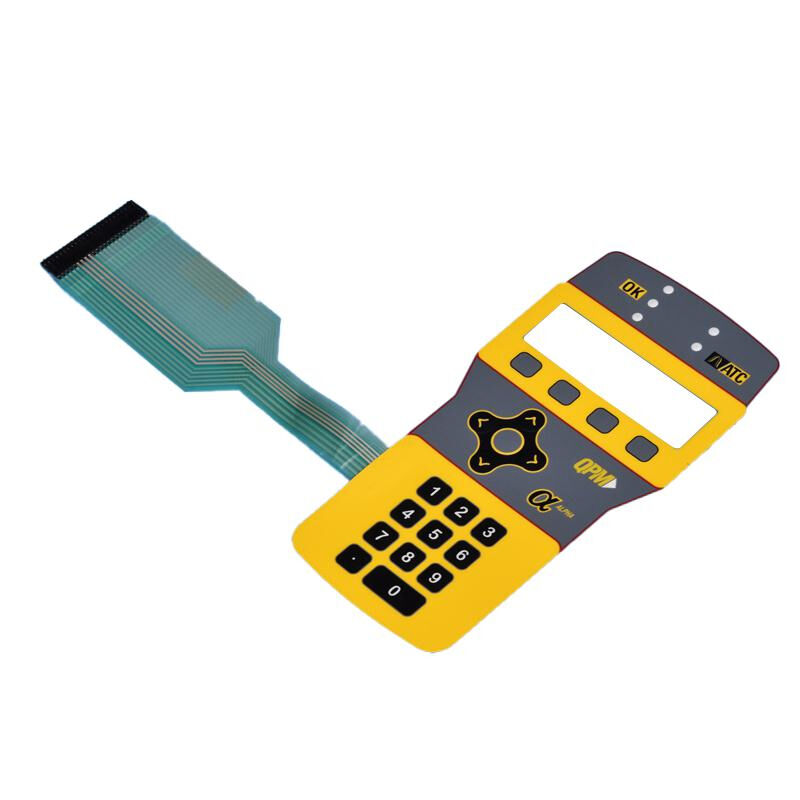

تصاویر محصول
