صفحه کلید کنترل انعطاف پذیر سوئیچ غشا
,پانل سوئیچ صفحه مدار FPC
,صفحه کلید سوئیچ چاپ انعطاف پذیر
-
مدل شمارهHC-FPC-022
-
حالت ترکیبیصفحه انعطاف پذیر چسب
-
چسب رساناخمیر نقره رسانا
-
بازدارنده شعلهV2
-
فناوری پردازشفویل الکترولیتی
-
مواد پایهمس
-
مواد عایقرزین آلی
-
حداکثر ولتاژ50 ولت DC
-
حداکثر جریان100 میلی آمپر
-
تماس با مقاومت0.5-10Ω
-
مقاومت عایق≥100mΩ
-
مقاومت دی الکتریک250VRMS
-
نیروی فعال سازی57 تا 397 گرم
-
Switch Stroke0.1 تا 1.5 میلی متر
-
دمای عملیات-20 تا 80°C
-
مقدار حداقل تعداد سفارش100
صفحه مدار صفحه کلید کنترل FPC
تابلوی مدار صفحه کلید کنترل FPC سوئیچ چاپ انعطاف پذیر
صفحه کلید کنترل مدار چاپی انعطاف پذیر با کارایی بالا که برای عملکرد قابل اعتماد در کاربردهای صنعتی طراحی شده است.
ویژگی های کلیدی
- مواد روکش: پلی استر (PET) از AUTOTYPE یا پلی کربنات (PC) LEXAN
- چسب عقب: 3M 467MP، 3M 468MP و گزینه های مشابه
- رنگ مطابق: سیستم تطبیق رنگ پنتون و RAL
- طرح دم، پین و مدار سفارشی با توجه به نیاز مشتری
- با پیکربندی های گنبدی فلزی یا گنبدی پلی در دسترس است
مشخصات برق
- حداکثر توان مدار: 50 ولت DC، 100 میلی آمپر، 500 میلی وات
- مقاومت تماس: 0.5-10Ω (بر اساس طول ردیابی و مواد متفاوت است)
- مقاومت عایق: ≥100MΩ در 100V
- مقاومت دی الکتریک: 250 VRms (50 تا 60 هرتز در دقیقه)
- پرش قرارداد: ≤10 میلی ثانیه
مشخصات مکانیکی
- نیروی محرک: نوع تخت = 57 تا 284 گرم (2 تا 10 اونس)، نوع لمسی = 170 تا 397 گرم (6 تا 14 اونس)
- حرکت سوئیچ: نوع تخت = 0.1 تا 0.5 میلی متر، نوع لمسی = 0.6 تا 1.5 میلی متر
مشخصات محیطی
- دمای کارکرد: گنبد تخت/فلزی: -20 درجه سانتی گراد تا 80 درجه سانتی گراد، گنبد پلی: -20 درجه سانتی گراد تا 55 درجه سانتی گراد
- دمای نگهداری: گنبد تخت/فلزی: -40 درجه سانتی گراد تا 80 درجه سانتی گراد، گنبد پلی: -40 درجه سانتی گراد تا 60 درجه سانتی گراد
- رطوبت کارکرد: 90% در 40 درجه سانتیگراد به مدت 240 ساعت
- لرزش: حداکثر 20GS (10 تا 200 هرتز، MIL-STD-202، M204، شرایط B)
مشخصات فنی
| مقاومت سرب سیم | <1Ω/CM | زمان زندگی | > 1 میلیون بار |
| جریان نامی | 25-100 میلی آمپر، 0 تا 30 ولت DC | دمای عملیات | -104 درجه فارنهایت ~ 158 درجه فارنهایت |
| ولتاژ نامی | <50 ولت، DC | رطوبت عملیات | در 104 درجه فارنهایت، RH <98٪ |
| مقاومت عایق | <100MΩ، 250 ولت DC | زمان بازگشت بهار گنبد | <5 میلی ثانیه |
| سفر سوئیچ | نوع تخت 0.05-0.3mm نوع لمسی: 0.3-1.5mm |
مقاومت در برابر ولتاژ مواد پایه | 1500 ولت DC |
| انعطاف پذیری دم | هر زاویه ای در 180 درجه | ||

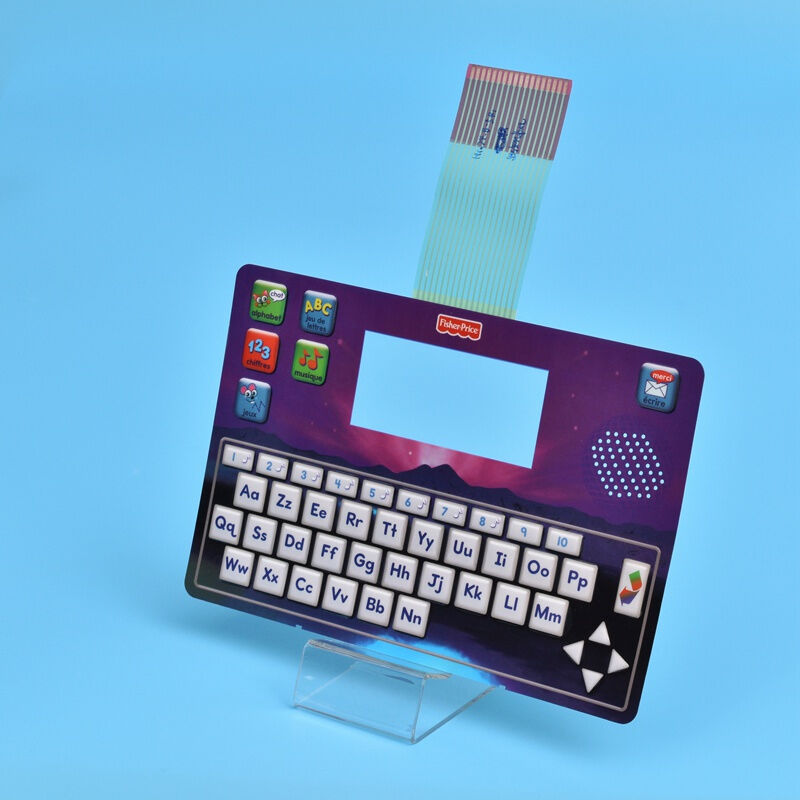

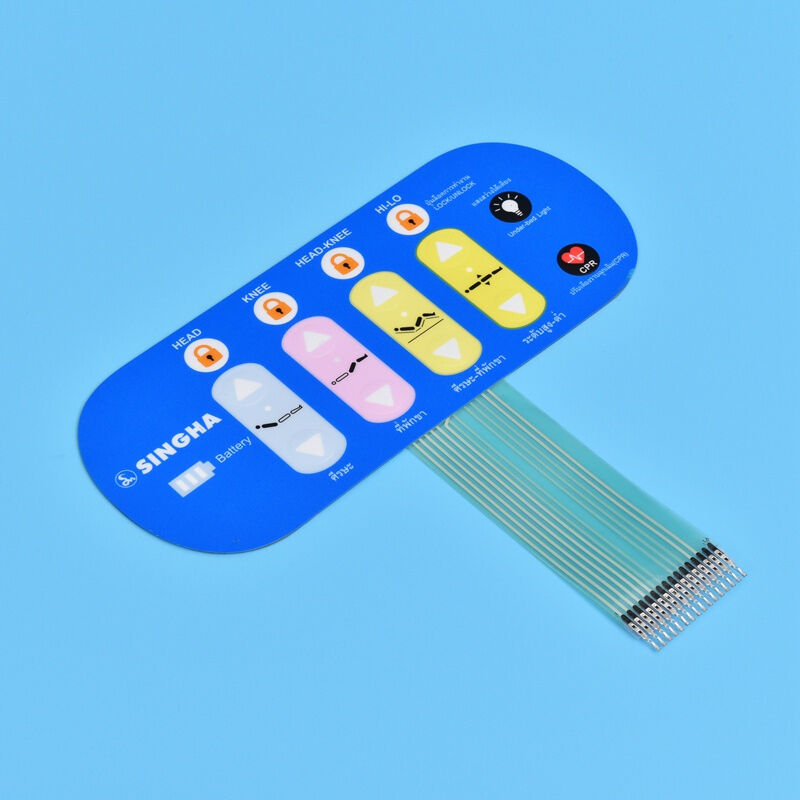

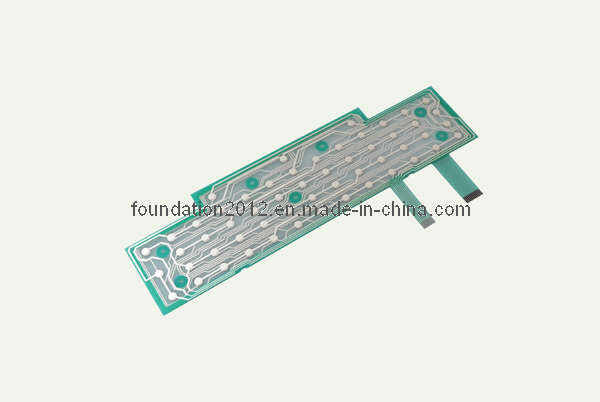

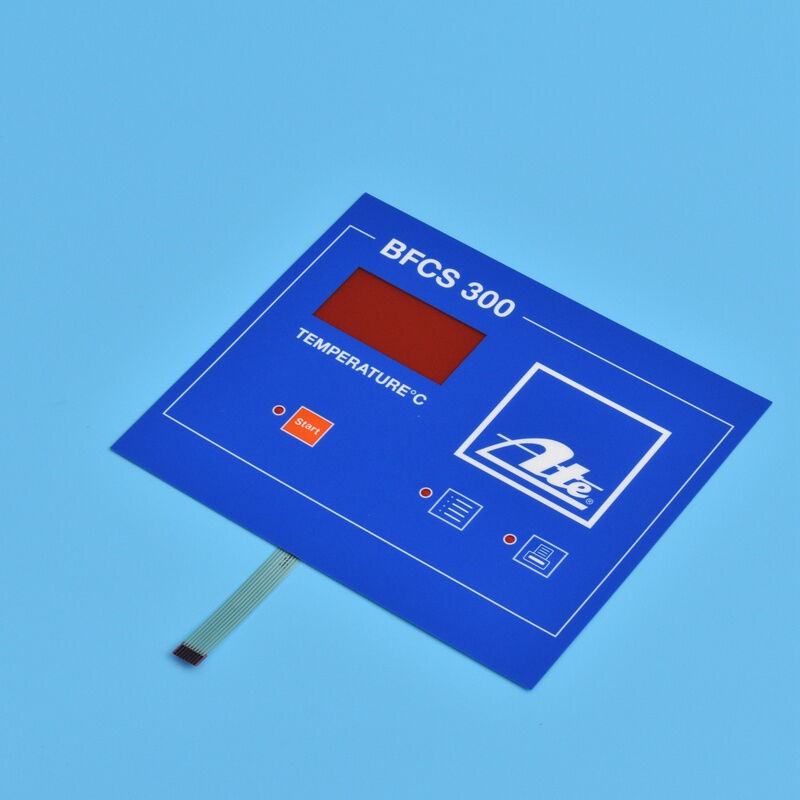

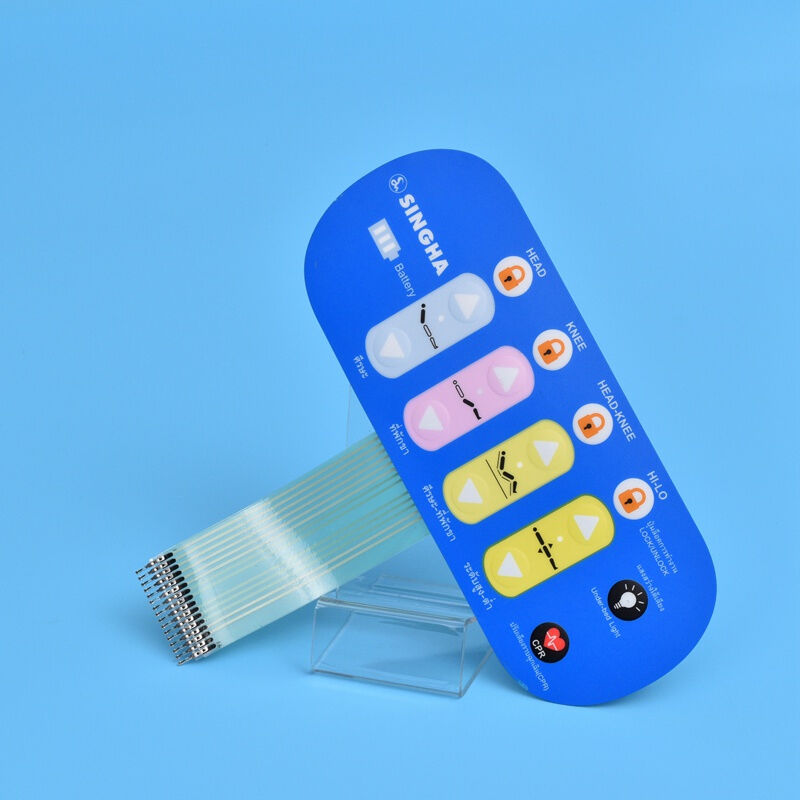

تصاویر محصول
