مدار دو طرفه PCB انعطاف پذیر
,کابل سوئیچ غشا انعطاف پذیر
,صفحه مدار انعطاف پذیر کابل چاپی
-
مدل شمارهHC-FPC-005
-
حالت ترکیبیصفحه انعطاف پذیر چسب
-
چسب رساناخمیر نقره رسانا
-
بازدارنده شعلهV2
-
فناوری پردازشفویل فشار تاخیری
-
مواد پایهمس
-
مواد عایقمواد کامپوزیت فلزی
-
جریان نامی25-100 میلی آمپر، 0 تا 30 ولت DC
-
زمان زندگی> 1 میلیون بار
-
ضخامت متوسط1.1-0. هستم
-
حداقل ابعاد سوراخ0.3 میلی متر
-
حداقل عرض خطی0.08 میلی متر
-
حداقل فاصله خطی0.08 میلی متر
-
تحمل خارجی+/- 0.05 میلی متر
-
مقاومت در برابر جوش280 بیشتر از 10 ثانیه
-
مقدار حداقل تعداد سفارش100
PCB انعطاف پذیر صفحه مدار انعطاف پذیرکابل چاپی دو طرفه
PCB انعطاف پذیر صفحه مدار انعطاف پذیر کابل چاپی دو طرفه
تخته های مدار چاپی انعطاف پذیر با عملکرد بالا که برای کاربردهایی طراحی شده اند که نیاز به انعطاف پذیری، قابلیت اطمینان و بهینه سازی فضا دارند.
ویژگی های کلیدی و مزایای آن
- انعطاف پذیری فوق العاده:می تواند خم شده، تاپیک و به صورت آزاد با شعاع کوچک کویل و حرکت در امتداد محور X، Y، Z تغییر شکل دهد
- بهینه سازی فضا:طراحی سبک و نازک (گفتگی متوسط 1.1-0.1mm) استفاده از فضاهای باریک ابزار را به حداکثر می رساند
- ساخت و ساز سبک:وزن بهینه بر اساس الزامات بار فعلی به جای قدرت مکانیکی
- توان مهر و موم برتر:طراحی شده برای عملکرد مهر و موم کشش کم در محیط های نامطلوب
- انتقال سيگنال ثابت:الگوهای سیم کشی طراحی شده آزاد و فاصله های رسانا پارامترهای ثابت R، L، C را تضمین می کنند
- جمع آوری آسان:خواص پایانی عالی برای جوشاندن، قرار دادن، نایت کردن و چسباندن
- عایق پیشرفته:مواد مانند پلی آمید و پلی استر خواص عایق بندی عالی را فراهم می کنند
ترکیب مواد
زیربنای ورق مس:مس الکترولیتی یا رولد (ضخامت های معمول: 1 اونس، 1/2 اونس، 1/3 اونس)
فیلم زیربنایی:ضخامت های مشترک 1 میلی و 1/2 میلی
پوشش حفاظتی فیلم:عایق سطح با ضخامت 1 میلی و 1/2 میلی
سخت کننده:فیلم سخت کننده PI برای تقویت مقاومت مکانیکی (زخم 3 میلیلیتر تا 9 میلیلیتر)
محافظ EMI:فیلم محافظ الکترومغناطیسی برای حفاظت از تداخل
فیلم زیربنایی:ضخامت های مشترک 1 میلی و 1/2 میلی
پوشش حفاظتی فیلم:عایق سطح با ضخامت 1 میلی و 1/2 میلی
سخت کننده:فیلم سخت کننده PI برای تقویت مقاومت مکانیکی (زخم 3 میلیلیتر تا 9 میلیلیتر)
محافظ EMI:فیلم محافظ الکترومغناطیسی برای حفاظت از تداخل
درخواست ها
- تلفن های همراه:وزن سبک و ضخامت نازک حجم محصول را ذخیره می کند، باتری، میکروفون و دکمه های متصل را متصل می کند
- کامپیوترها و صفحه نمایش های LCD:پیکربندی یک خط سیگنال های دیجیتال را به تصاویر نمایش تبدیل می کند
مشخصات فنی
| مواد | PI: 1 میلی لیتر، Cu: 1 اونس، PI: 1 میلی لیتر |
| درمان سطح | چدن خالص |
| حداقل ابعاد سوراخ | 0.3 میلی متر |
| حداقل عرض خطی/فاصله | 0.08 میلی متر |
| تحمل خارجی | +/- 0.05mm |
| مقاومت جوش | ۲۸۰ درجه سانتیگراد برای بیش از ۱۰ ثانیه |
| قدرت پوست پوست | 1.2kg/cm2 |
| مقاومت گرما | -200 تا +300 درجه سانتیگراد |
| مقاومت سطحی | 1.0 × 1011 |
| انعطاف پذیری و مقاومت در برابر مواد شیمیایی | با استانداردهای IPC مطابقت دارد |
مزیت های رقابتی
- زمان جمع آوری کوتاه:پیکربندی خط کامل کار اتصال سیم کشی اضافی را صرفه جویی می کند
- حجم کوچک:به طور موثر حجم محصول را برای حمل بهتر کاهش می دهد
- وزن سبک:سبک تر از PCB های سفت، کاهش وزن محصول نهایی
- پروفيل نازک:نازک تر از صفحه PCB سخت، بهبود انعطاف پذیری و مونتاژ سه بعدی
- تحویل سریع
- بهترین خدمات
- OEM/ODM در دسترس است
مشخصات فنی سوئیچ غشا
| مقاومت سرب سیم | <1Ω/CM | طول عمر | >1 میلیون بار |
| جریان نامی | 25-100mA، 0 ~ 30V DC | دمای کار | -104 درجه فارنهایت تا 158 درجه فارنهایت |
| ولتاژ نامی | <50 ولت، DC | عملیات رطوبت | در 104 درجه فارنهایت، <98٪ RH |
| مقاومت عایق | <100MΩ، 250V DC | زمان سپرینگبک گنبد | <5 msec |
| سفره سوئیچ | نوع مسطح: 0.05-0.3mm نوع لمسی: 0.3-1.5mm |
مقاومت در برابر ولتاژ مواد پایه | 1500 ولت DC |
| انعطاف پذیری دم | هر زاويه اي در عرض 180 درجه | ||

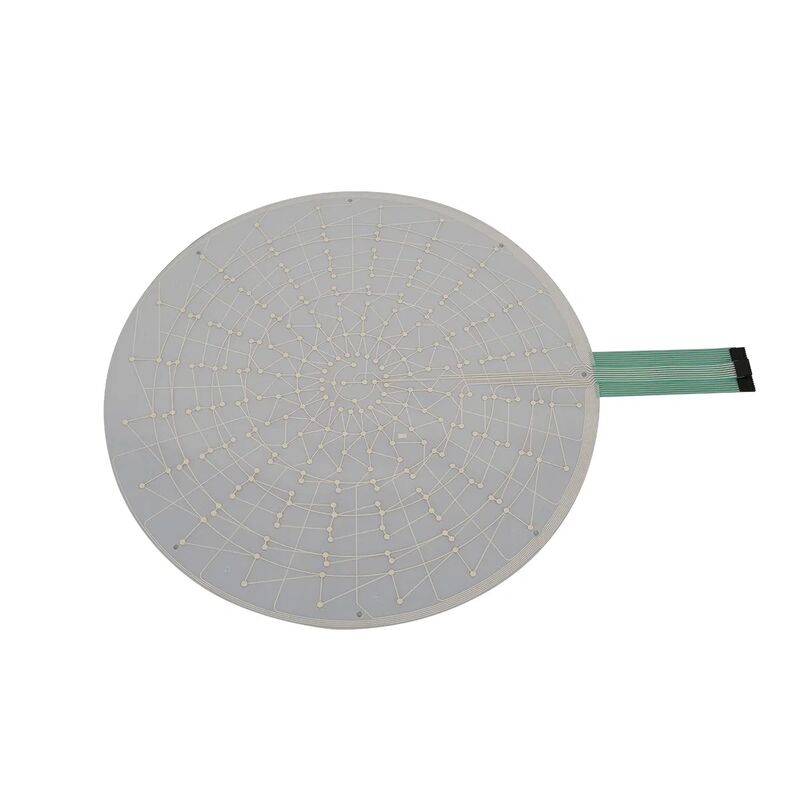

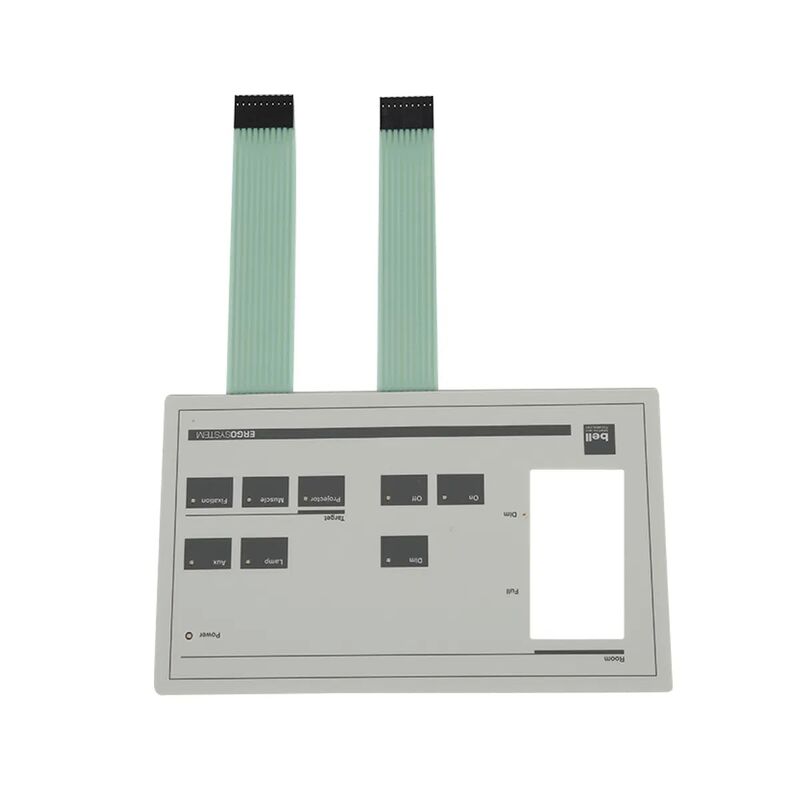

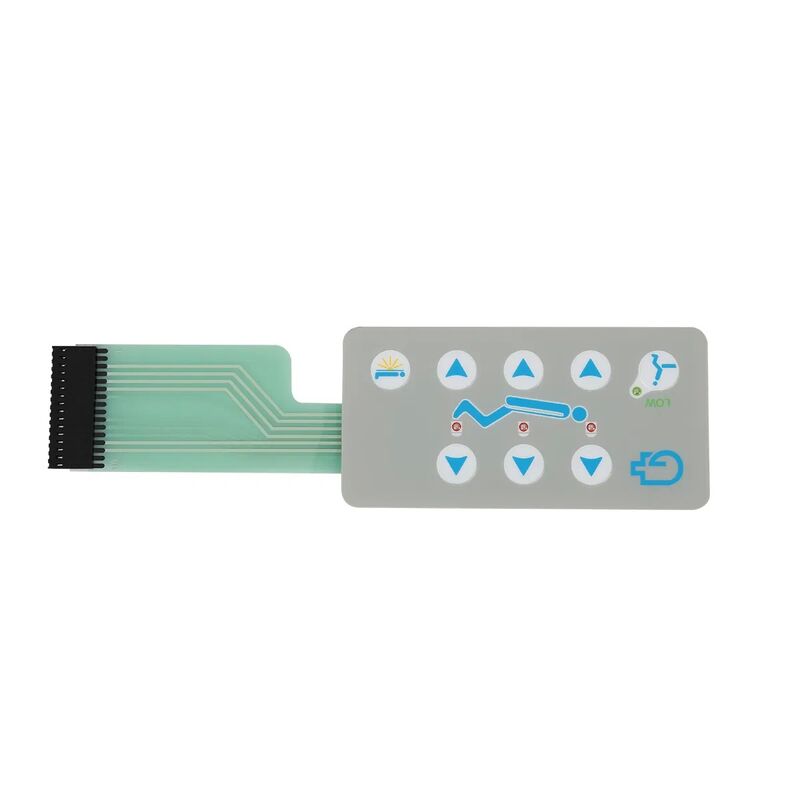

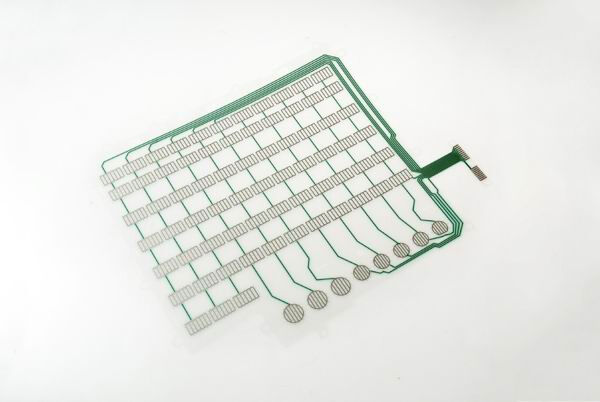

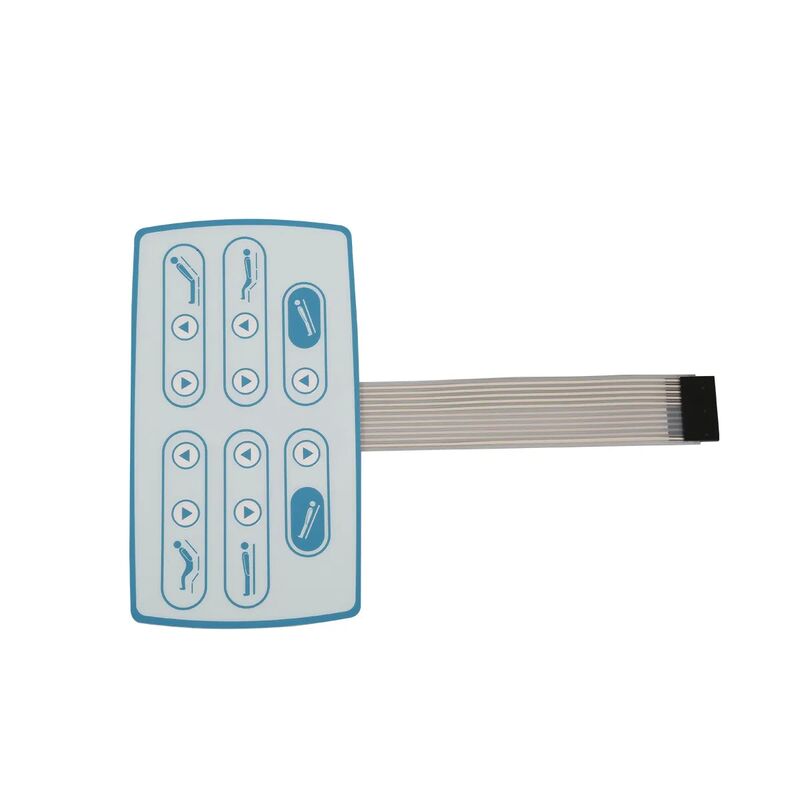

تصاویر محصول
