برجسته کردن
سوئیچ های غشایی گنبدی فلزی
,پانل های غشایی مدار انعطاف پذیر
,تابلوهای سوئیچ غشایی لمسی
-
نوع تماسنوع c تماس
-
موادPET
-
روش تشخیصحالت بازتابی
-
تعداد سوئیچسوئیچ چند کنترلی
-
امتیاز مدار35V (DC) ، 100mA ، 1W
-
تماس با مقاومت10 Ω - 700 Ω
-
مقاومت عایق> 100MΩ 250V DC
-
تماس با Bounce≤ 5 میلیثانیه
-
مقاومت دی الکتریک250VRms (50-60Hz 1min)
-
امید به زندگینوع تخت ≥ 5 میلیون بار، نوع لمسی: ≥ 1 میلیون بار
-
نیروی فعال سازینوع تخت 57-284G (2-10 اونس)، نوع لمسی 170-397 گرم (6-14 اونس)
-
Switch Strokeنوع تخت 0.1-0.5mm، نوع لمسی 0.6-1.5mm
-
دمای عملیاتی-40 - +80
-
دمای ذخیره سازی-40 - +85
-
رطوبت40، 90٪ -95٪، 240 ساعت
-
گواهیISO9001
-
مقدار حداقل تعداد سفارش100

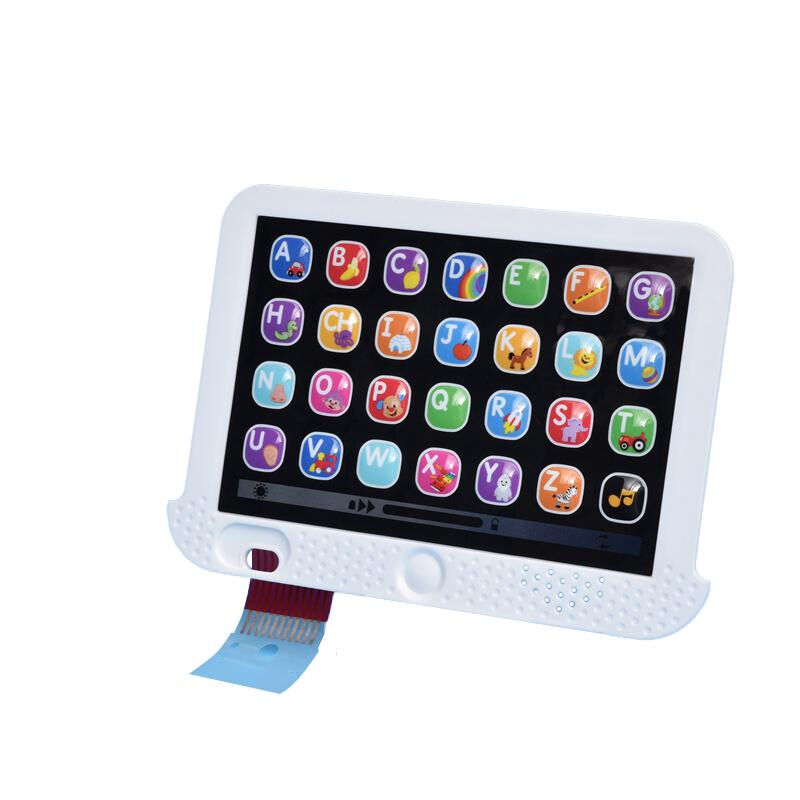

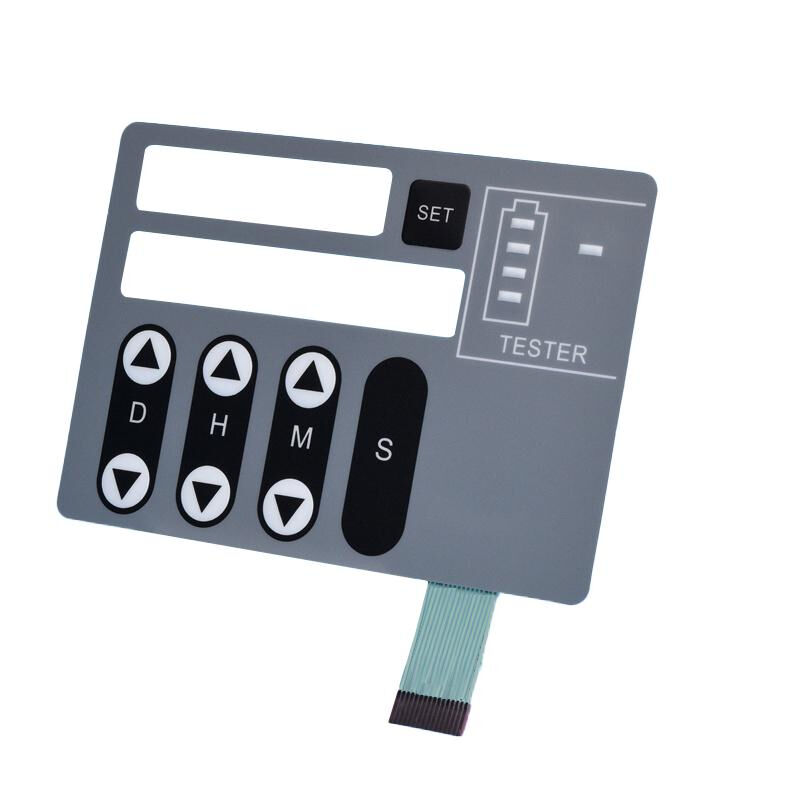

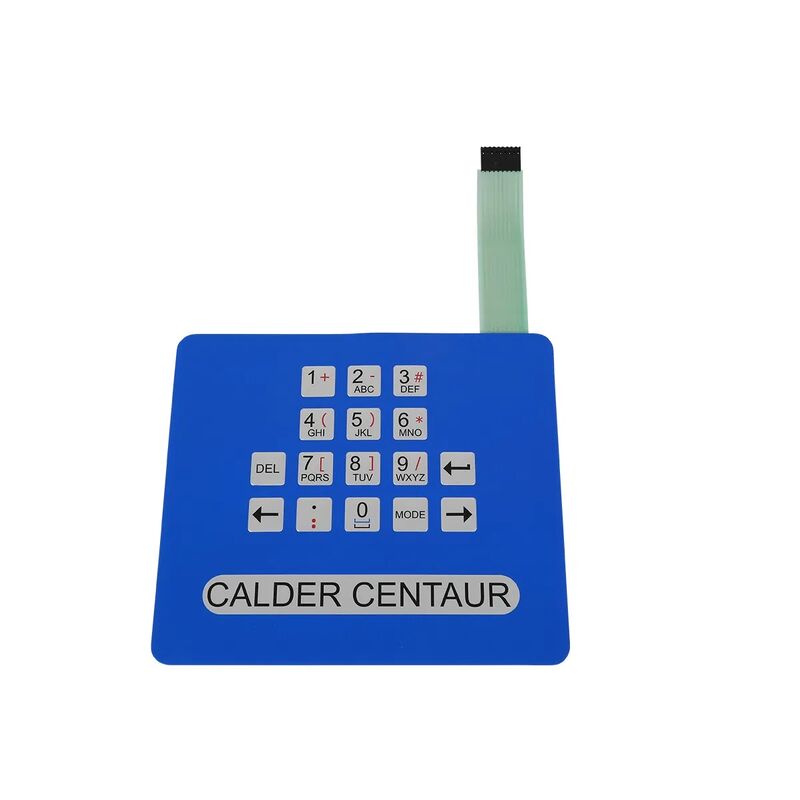

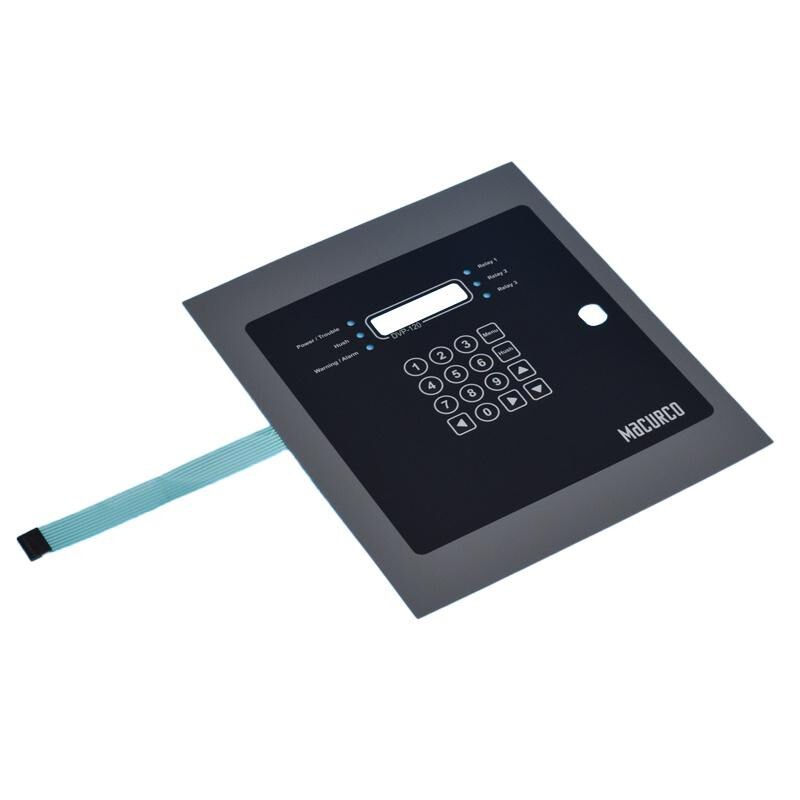

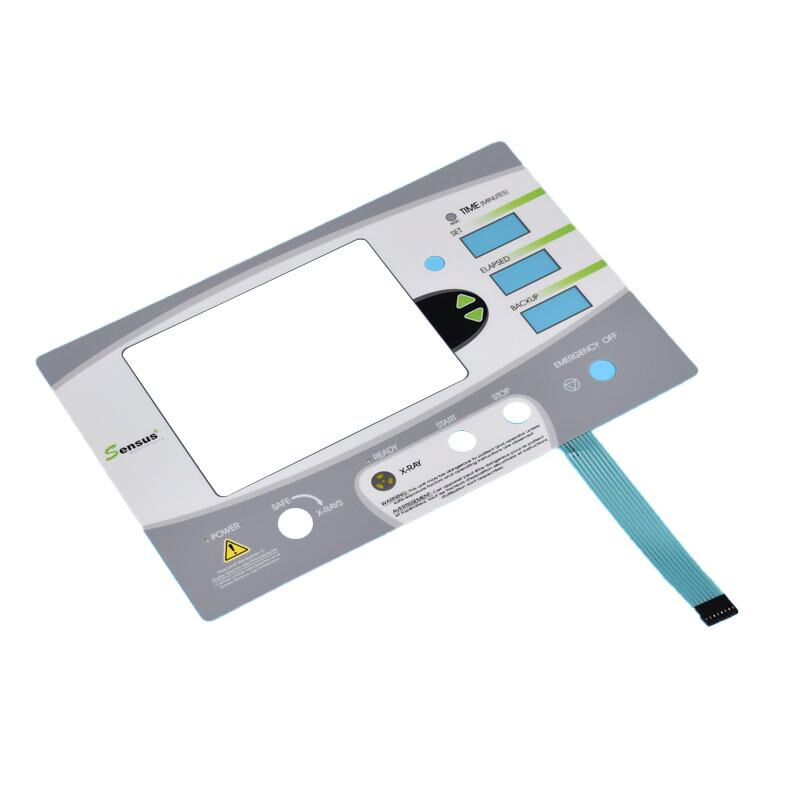

سوئیچ های غشایی پانل برد مدار انعطاف پذیر گنبد فلزی
سوئیچ های غشایی پانل برد مدار انعطاف پذیر گنبد فلزی
با بیش از ده سال تخصص در طراحی و ساخت در سوئیچ های غشایی و صفحه کلیدهای لاستیکی سیلیکونی، ما راه حل های قابل اعتمادی را برای الکترونیک، لوازم خانگی، تجهیزات پزشکی و وسایل نقلیه نظامی ارائه می دهیم. تعهد ما به کیفیت باعث جلب اعتماد بیش از 100 مشتری در سراسر جهان شده است.
تمام مدارها، پوششهای گرافیکی و سوئیچهای غشایی قبل از خروج از کارخانه تحت آزمایش و بازرسی کامل قرار میگیرند تا از عملکرد و قابلیت اطمینان بهینه اطمینان حاصل شود.
مشخصات مدار چاپی انعطاف پذیر
مواد:پلی استر با نقره و کربن رسانا
چسب عقب:آمریکایی 3M 467MP، 3M 468MP، 3M9472LE و غیره.
ویژگی های مدار
- 100% کیفیت تست شده
- امید به زندگی طولانی
- ادغام LED دو رنگ
- مدارهای FPC دو طرفه
مشخصات عملکرد
ویژگی های الکترونیکی:
| رتبه بندی مدار | 35 ولت (DC)، 100 میلی آمپر، 1 وات |
| تماس با مقاومت | 10Ω - 700Ω (بر اساس طول ردیابی و مواد متفاوت است) |
| مقاومت عایق | > 100MΩ در 250V DC |
| تماس با Bounce | ≤ 5 میلیثانیه |
| مقاومت دی الکتریک | 250VRms (50-60Hz 1min) |
خواص مکانیکی:
| امید به زندگی | نوع تخت: ≥ 5 میلیون چرخه نوع لمسی: ≥ 1 میلیون چرخه |
| نیروی محرک | نوع تخت: 57-284 گرم (2-10 اونس) نوع لمسی: 170-397 گرم (6-14 اونس) |
| سوئیچ سکته مغزی | نوع تخت: 0.1-0.5mm نوع لمسی: 0.6-1.5mm |
پارامترهای محیطی:
| دمای عملیاتی | -40 درجه سانتی گراد تا +80 درجه سانتی گراد |
| دمای ذخیره سازی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| رطوبت | 40، 90٪ - 95٪، 240 ساعت |
| تطبیق رنگ | سیستم تطبیق رنگ پنتون |
مشخصات اضافی
مواد:PC بافت دار، PC براق با روکش مات، Autotype PET، PVC
ضخامت:0.5، 0.7، 0.8 و 1.0 میلی متر
ویندوز LED:شفاف یا شفاف با همه رنگ ها
کلیدهای برجسته:چند گنبد و لبه
گنبد فلزی:برندهای نیکوماتیک و اینوون با روکش نیکل و طلا
مشخصات فنی
| مقاومت سرب سیم | <1Ω/CM |
| جریان رتبه بندی شده | 25-100 میلی آمپر، 0-30 ولت DC |
| ولتاژ نامی | <50 ولت، DC |
| مقاومت عایق | <100MΩ، 250 ولت DC |
| زمان زندگی | بیش از 1 میلیون چرخه |
| دمای عملیات | -104 درجه فارنهایت تا 158 درجه فارنهایت (40- تا 70 درجه سانتی گراد) |
| رطوبت عملیات | در 104 درجه فارنهایت، RH <98٪ |
| زمان گنبد بهار | <5 میلی ثانیه |
| مقاومت در برابر ولتاژ مواد پایه | 1500 ولت DC |
| انعطاف پذیری دم | هر زاویه ای در 180 درجه |
قابلیت های ویژه:ما می توانیم نیازهای سفارشی از جمله ضد آب، محافظ EMI، پوشش پنجره/عدسی، LED های تعبیه شده و پوشش های مختلف UV را برآورده کنیم.
جزئیات تولید و کسب و کار
ظرفیت تولید:1,000,000 واحد
قیمت واحد:قابل مذاکره
شرایط حمل و نقل:EXW
شرایط پرداخت:T/T
مبدا:دونگوان
بسته بندی:در کارتن
تصاویر محصول
